Complexo Assungui

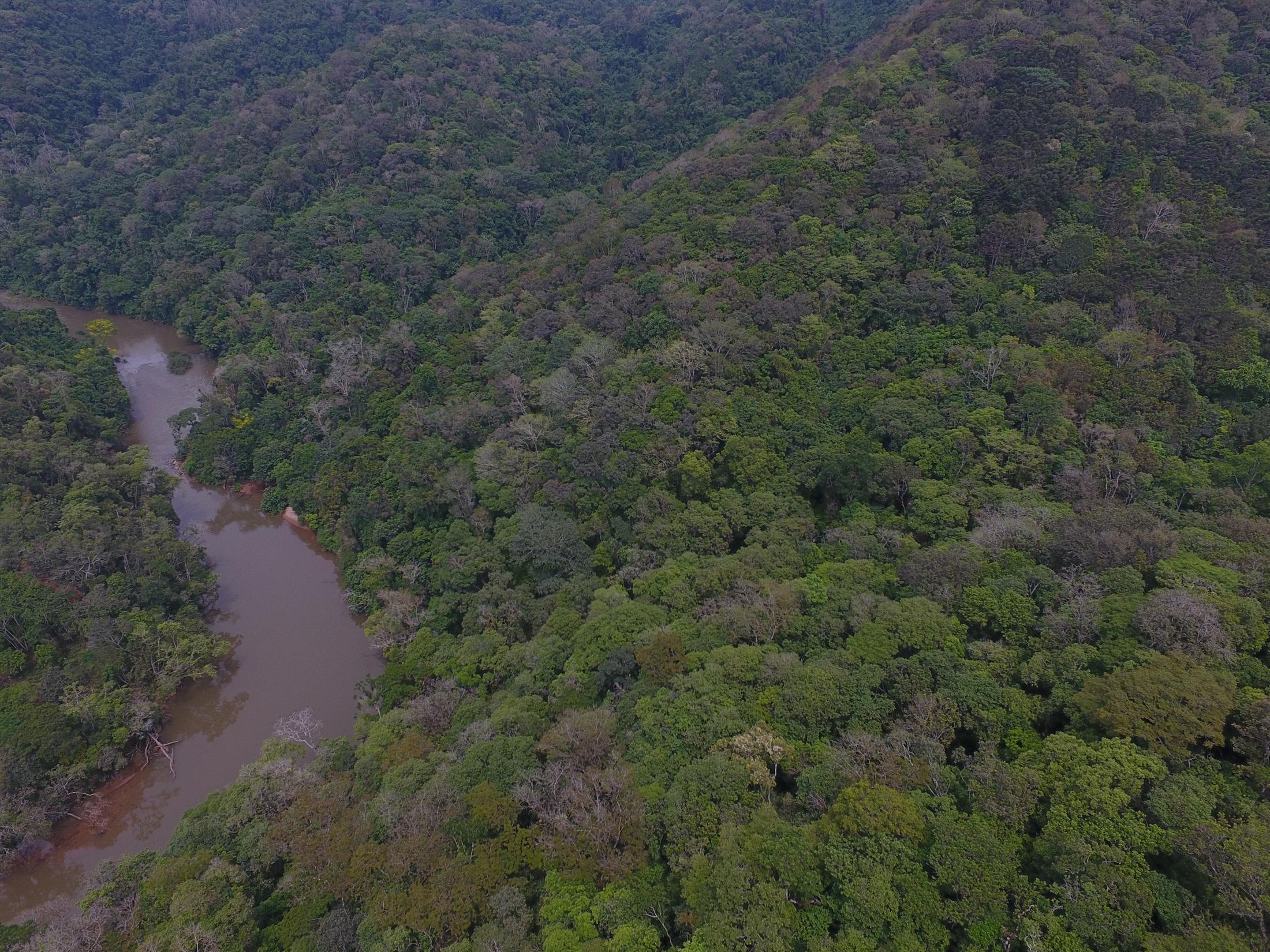

Vista aérea do Rio Açungui correndo entre encostas cobertas de floresta — Vale do Rio Açungui, foto de drone

potência instalada no total: 52,94MW
de área alagada além do leito do rio: 2,7km²
de densidade de potência média: 19,9W/m²
de emissões evitadas por ano: 78 miltCO₂e

O Complexo

Muita energia em pouca área, num vale encaixado

O Complexo Assungui reúne cinco pequenas centrais hidrelétricas em sequência no Rio Açungui, na Região Metropolitana de Curitiba. O nome com SS identifica o projeto; o rio se escreve com Ç.

Vale fechado, reservatórios pequenosO rio corre entre encostas altas. Por isso os reservatórios ficam estreitos e a área alagada é mínima: cerca de 2,7 km² além do leito natural do rio, para 52,94 MW de potência.
Alta densidade de potênciaEm média, cada metro quadrado de área alagada corresponde a quase 20 watts de potência instalada.
Sinergia entre as usinasPor estarem em sequência no mesmo rio, as cinco usinas compartilham acessos, canteiros de obra, equipes de operação e a infraestrutura de transmissão.
Conexão otimizada em 138 kVUma rede coletora única em 138 kV leva a energia das cinco usinas à rede da COPEL. Em relação a uma conexão em 34,5 kV, ela reduz as perdas elétricas em cerca de 75%, preservando a energia vendida.

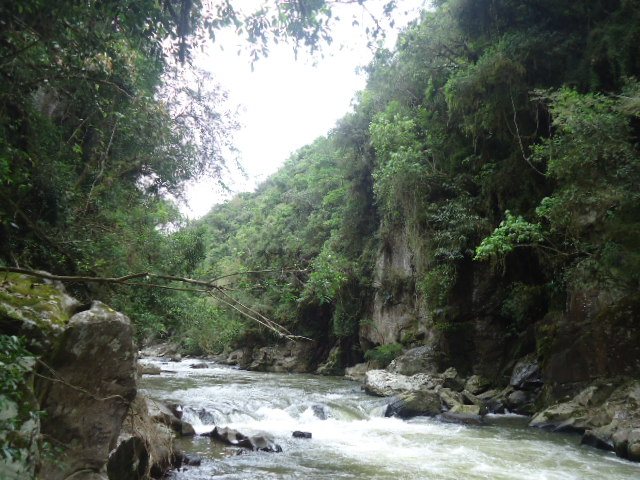

Rio Açungui correndo com corredeiras entre paredões de rocha cobertos de mata — Trecho encaixado do Rio Açungui, entre paredões de rocha e mata.

O rio em degraus

Esquema simplificado do leito do rio, fora de escala. Em azul, o reservatório de cada usina; cada degrau aproveita a queda natural do rio.

Usinas

As cinco usinas, na ordem do rio

Dados dos projetos básicos de cada usina.

PCH ASSUNGUI 2F

Maria Francisca

1ª da cascata

Potência: 9,90 MW
Queda bruta: 32,26 m
Área alagada: 0,48 km²
Densidade de potência: 20,7 W/m²
Turbinas: 2 Kaplan verticais
Emissões evitadas: 14.131 tCO₂e/ano

PCH ASSUNGUI 2E

Maria Eduarda

2ª da cascata

Potência: 5,94 MW
Queda bruta: 17,47 m
Área alagada: 0,18 km²
Densidade de potência: 33,8 W/m²
Turbinas: 2 Kaplan S horizontais
Emissões evitadas: 8.305 tCO₂e/ano

PCH ASSUNGUI 2D

Maria Angélica

3ª da cascata

Potência: 12,00 MW
Queda bruta: 33,40 m
Área alagada: 0,52 km²
Densidade de potência: 23,3 W/m²
Turbinas: 2 Kaplan verticais
Emissões evitadas: 16.986 tCO₂e/ano

PCH ASSUNGUI 2C

Maria Carolina

4ª da cascata

Potência: 13,10 MW
Queda bruta: 38,40 m
Área alagada: 0,50 km²
Densidade de potência: 26,4 W/m²
Turbinas: 2 Kaplan e 1 submersível
Emissões evitadas: 17.908 tCO₂e/ano

PCH ASSUNGUI 2B

Maria Beatriz

5ª da cascata

Potência: 12,00 MW
Queda bruta: 23,85 m
Área alagada: 0,99 km²
Densidade de potência: 12,1 W/m²
Turbinas: 2 Kaplan S horizontais
Emissões evitadas: 20.879 tCO₂e/ano

Área alagada: área do reservatório menos o leito natural do rio. Densidade de potência: potência instalada dividida pela área alagada.

Descarbonização

Energia limpa que tira carbono da rede

Somadas, as cinco usinas têm potencial para evitar a emissão de:

78.208tCO₂e por ano

Metodologia. ACM0002 da UNFCCC, com fator de emissão da rede calculado em 2025.

CORSIA. As atividades são elegíveis ao CORSIA, o programa de descarbonização da aviação civil internacional.

Emissões evitadas por usina (tCO₂e por ano)

O rio

Vazão firme e constante

O Rio Açungui tem boa vazão ao longo do ano, medida há mais de 40 anos por estações fluviométricas no próprio rio, com dados públicos do Instituto Água e Terra (IAT).

A vazão média de longo prazo calculada com a série completa de medições ficou entre 5% e 6% acima da usada nos projetos das usinas. Ou seja, os projetos foram dimensionados de forma conservadora.

Vazão média anual, estação fluviométrica no Rio Açungui (m³/s)

Médias anuais calculadas a partir das vazões diárias do SIH-Web (IAT). Linha tracejada: tendência do período.

Situação

Situação de cada usina

As cinco usinas estão registradas na ANEEL em nome da Translead.

Usina	ANEEL	Uso da água (ANA)	Licenciamento ambiental (IAT)	Conexão (COPEL)
2F	Outorga de autorização emitida, com declaração de utilidade pública	Outorga de direito de uso emitida	Licença de instalação em análise	Orçamento de conexão emitido
2E	Outorga de autorização emitida, com declaração de utilidade pública	Outorga de direito de uso emitida	Licença de instalação em análise	Orçamento de conexão emitido
2D	Projeto básico registrado	Reserva de disponibilidade hídrica vigente	Licença prévia em análise, com EIA/RIMA	Orçamento de conexão emitido
2C	Projeto básico registrado	Reserva de disponibilidade hídrica vigente	Licença prévia em análise, com EIA/RIMA	Orçamento de conexão emitido
2B	Projeto básico registrado	Reserva de disponibilidade hídrica requerida	Licença prévia em análise, com EIA/RIMA	Orçamento de conexão emitido

A Fundação Cultural Palmares manifestou-se favoravelmente às cinco usinas quanto às comunidades quilombolas.

Inventário do rio

O estudo de inventário hidrelétrico do Rio Açungui, aprovado pela ANEEL, definiu a divisão de quedas e os locais das usinas.

Projetos básicos

2D, 2E e 2F: Enebrás Engenharia
2B e 2C: GeoEnergy Engenharia, projeto otimizado

Estudos ambientais

2E e 2F: Relatório Ambiental Simplificado (RAS)
2B, 2C e 2D: EIA/RIMA
Com modelagem de qualidade da água e estudos de arqueologia

Conexão

Rede coletora própria em 138 kV, projetada pela TechHydro Engenharia, comum às cinco usinas.

Comunidade

Presentes na região, em diálogo com quem vive no rio

O Complexo Assungui é desenvolvido junto com as comunidades vizinhas ao Rio Açungui.

Consultas públicasO projeto foi apresentado e discutido com a população em consultas públicas.
Eventos e educaçãoA Translead promove eventos com as comunidades e ações de educação patrimonial nas escolas da região.
Cartilha das PCHsUma cartilha explica o que é uma PCH, como ela funciona e onde ficam as usinas. Ela é entregue em todos os eventos e encontros com a comunidade e fica disponível nas prefeituras e nos órgãos públicos da região.
Canal aberto de comunicaçãoMoradores e interessados podem enviar dúvidas, sugestões e reclamações a qualquer momento pelo contato desta página.

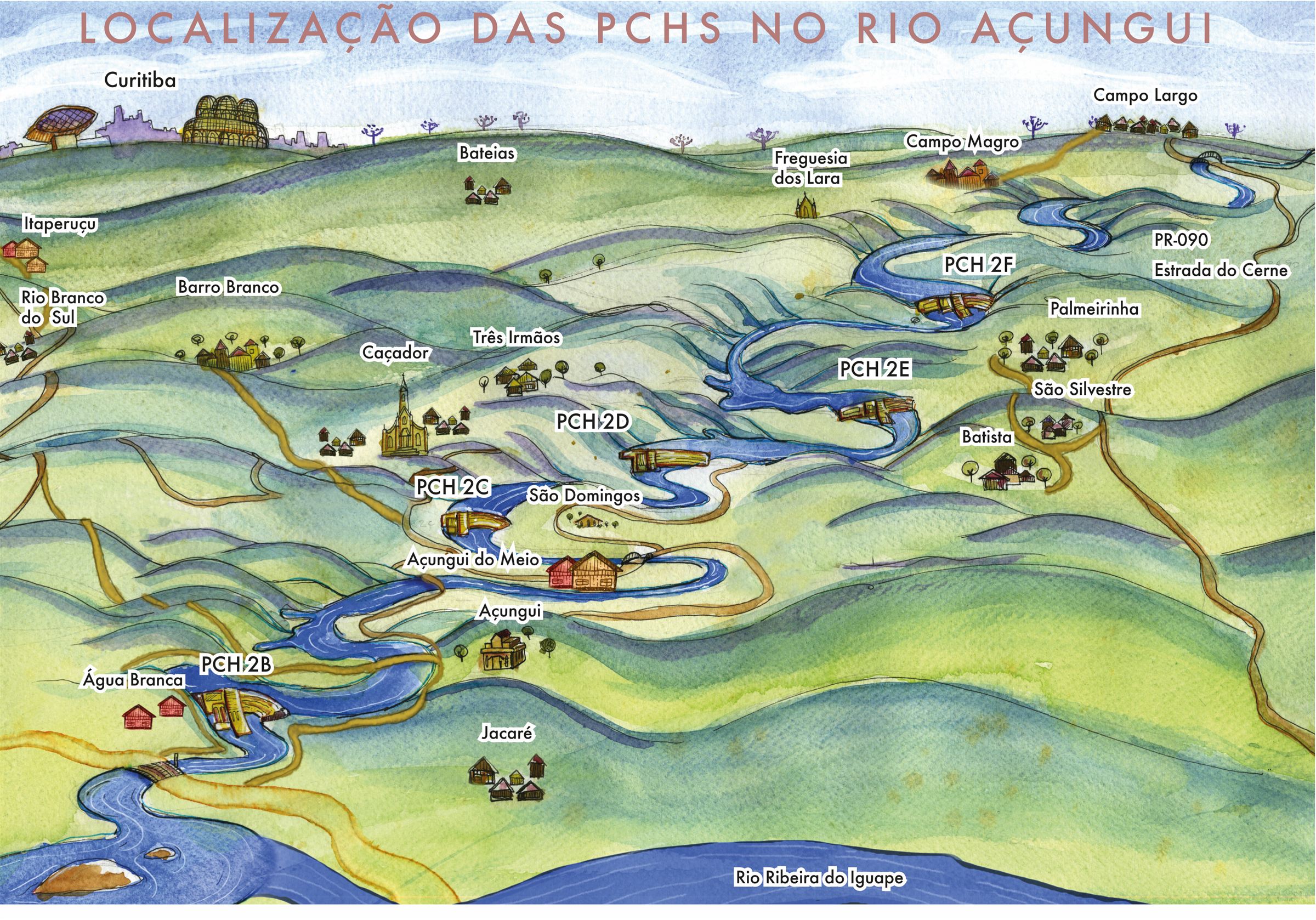

Mapa ilustrado em aquarela da região do Rio Açungui, com as cinco usinas, as comunidades e as estradas — Mapa ilustrado da região, feito para a cartilha das PCHs.

Capa da cartilha Pequenas Centrais Hidrelétricas do Rio Açungui — Cartilha das PCHs do Rio Açungui

Educadora apresenta o projeto da PCH 2C em sala de aula — Apresentação das usinas em escola da comunidade

Alunos de uma escola da região acompanham a apresentação sobre as usinas — Educação patrimonial com os alunos

Fotos

O rio, visto de perto

Fotos tiradas pela equipe da Translead nas visitas de campo ao Rio Açungui.

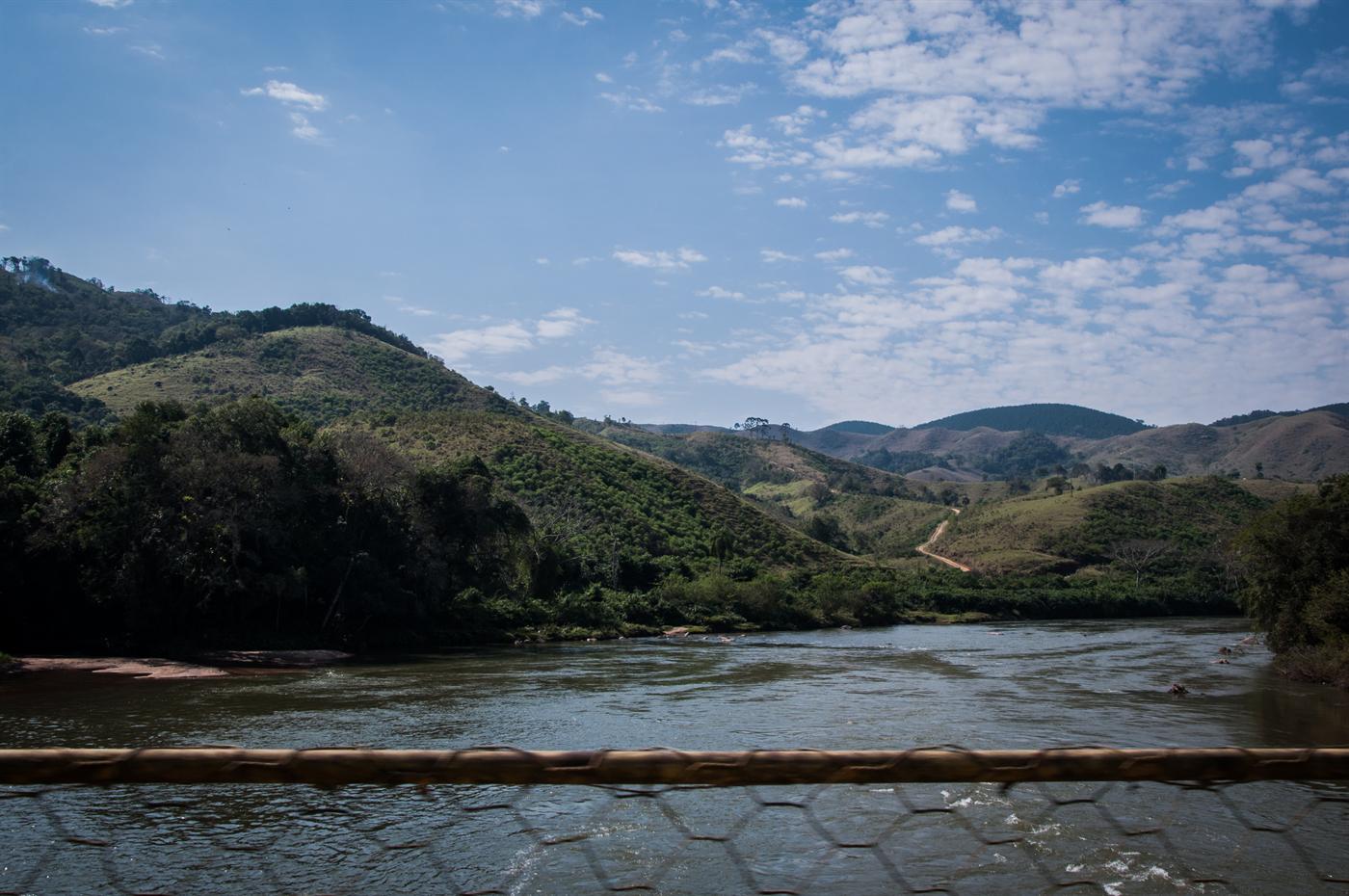

Rio Açungui largo, com morros ao fundo e céu azul, visto de uma ponte — Rio Açungui e os morros do vale

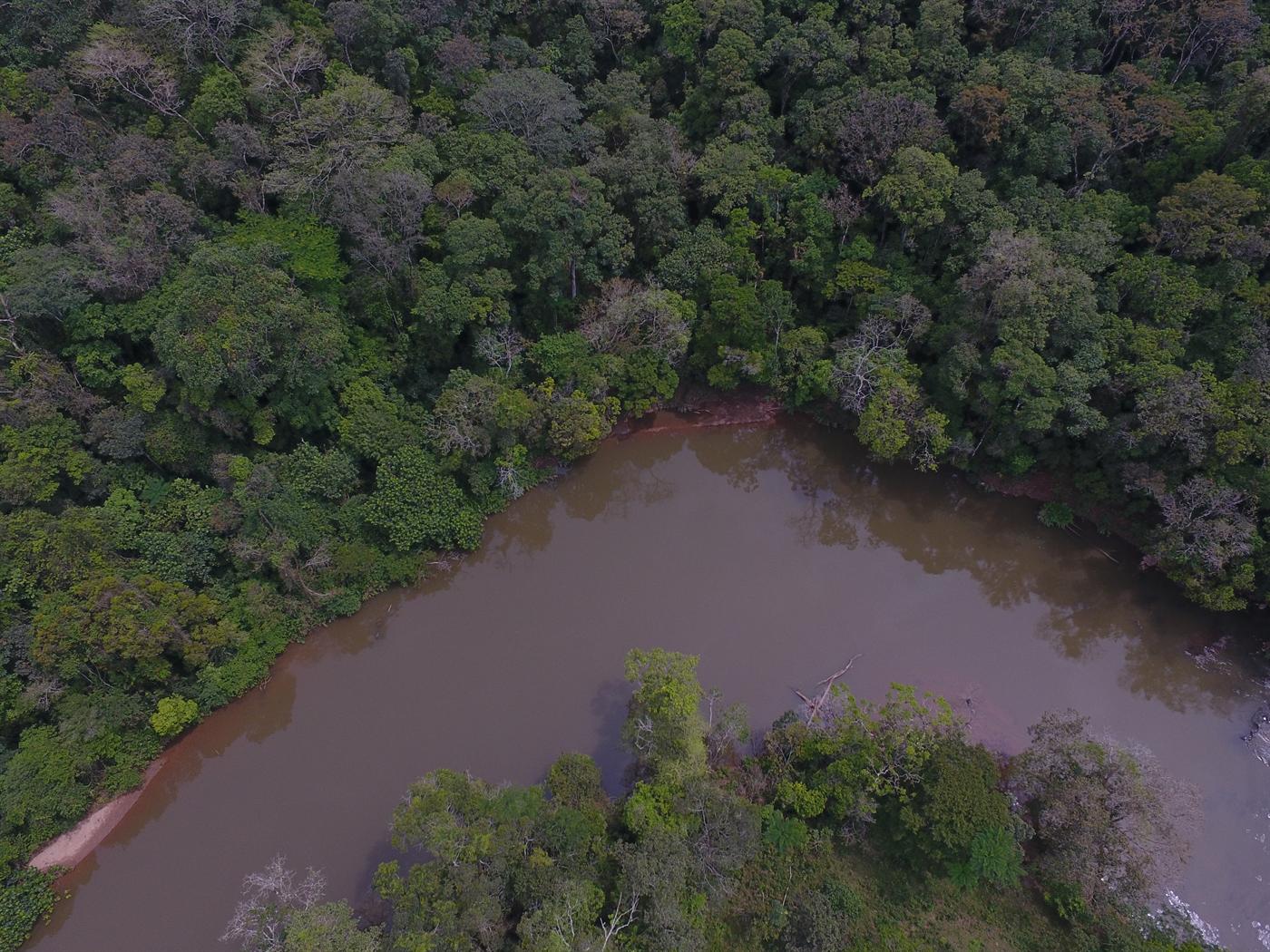

Curva do rio vista de cima, cercada de mata — Curva do rio entre a mata, foto de drone

Corredeira com pedras e água branca — Corredeiras do Açungui

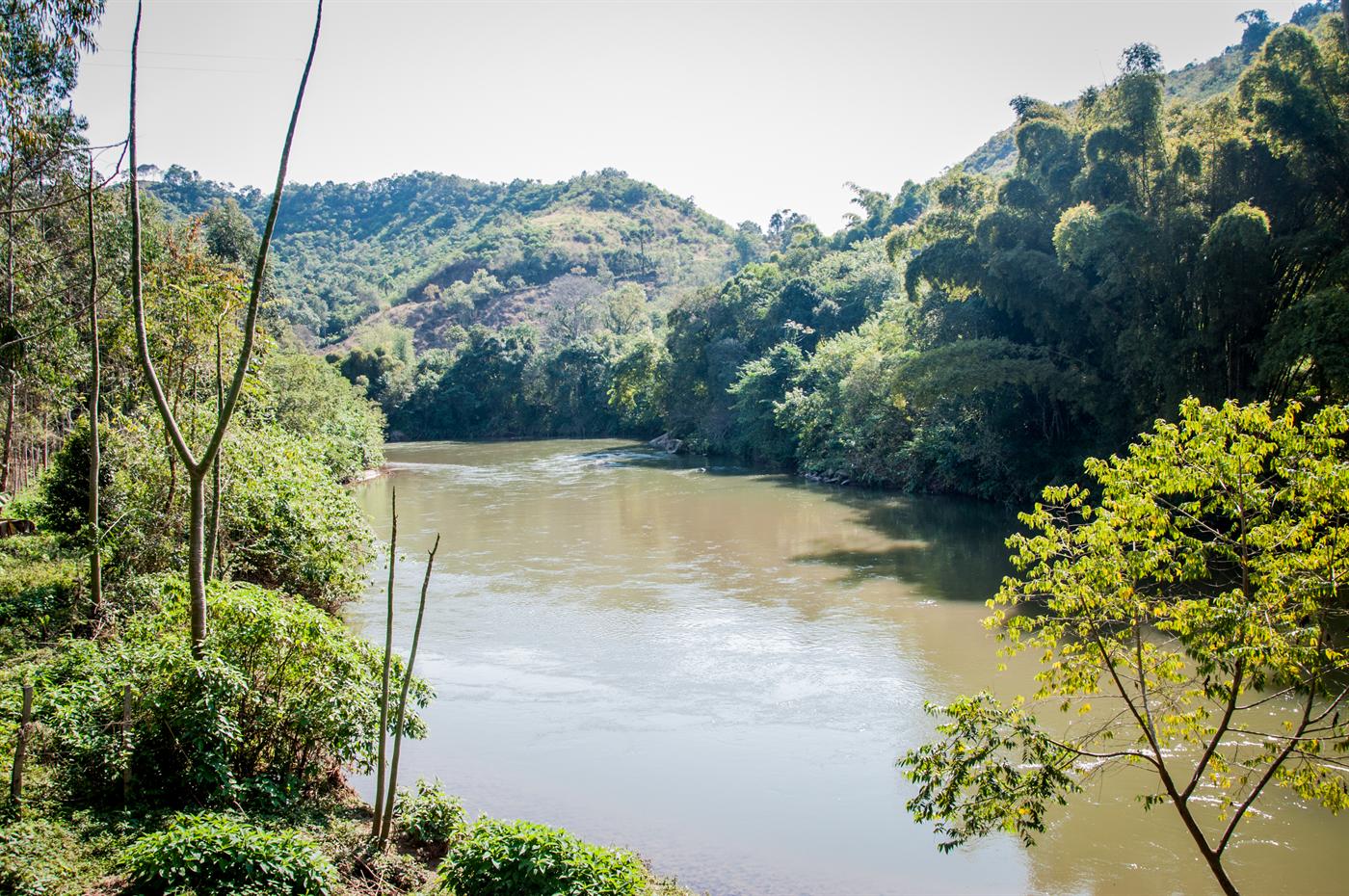

Rio visto da margem, entre árvores, com morros ao fundo — Vista a partir da margem

Serra coberta de floresta vista do alto — Serras do vale, foto de drone

Trecho do rio atravessando a floresta, visto de cima — Rio Açungui entre a mata ciliar, foto de drone

Trecho do rio com banco de areia e bambuzal — Trecho com banco de areia

Leito de pedras com água rasa e corredeira ao fundo — Leito de pedras

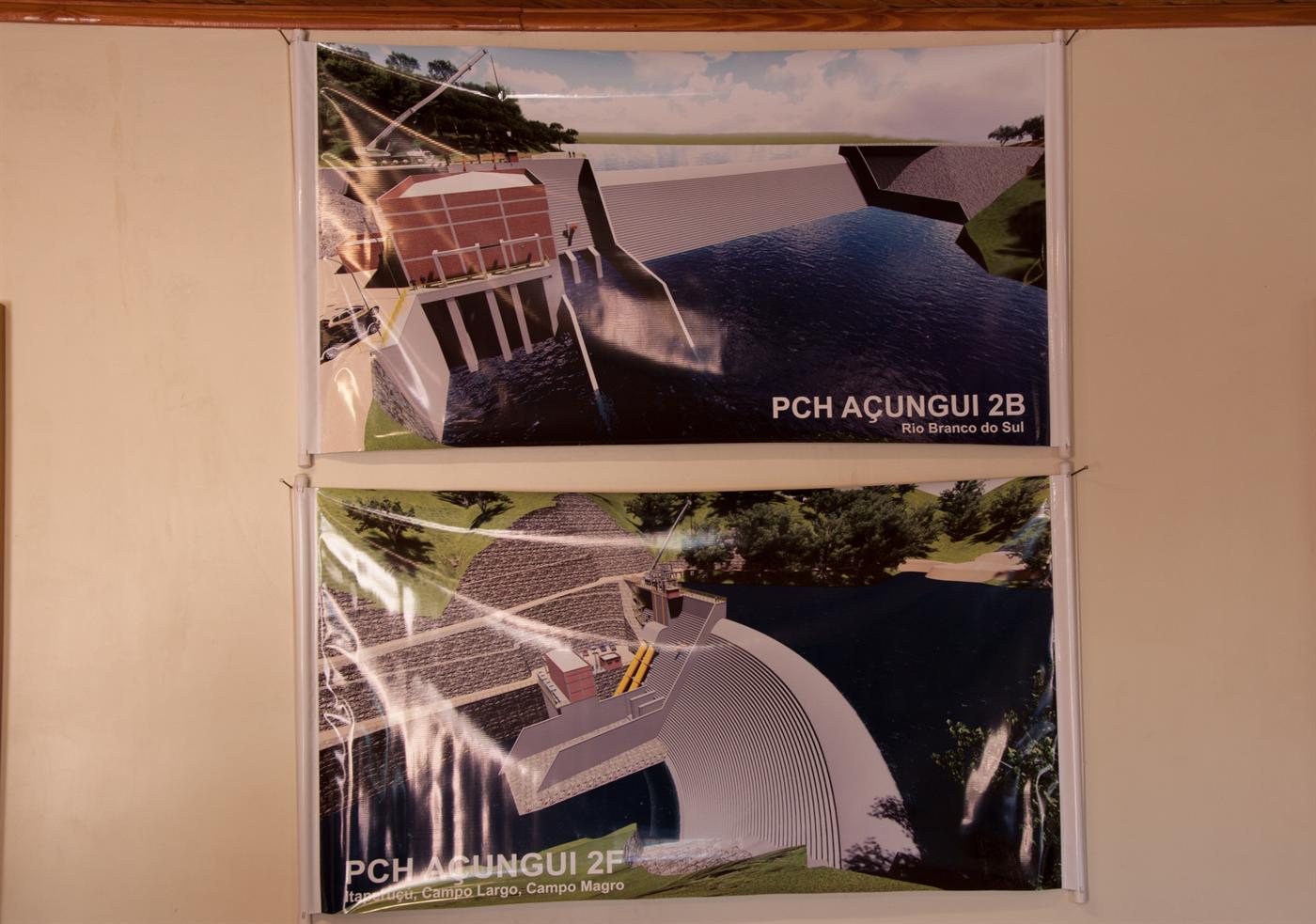

Painéis com as maquetes das PCHs 2B e 2F na parede de um escritório — Escritório da Translead na região, com os painéis da 2B e da 2F

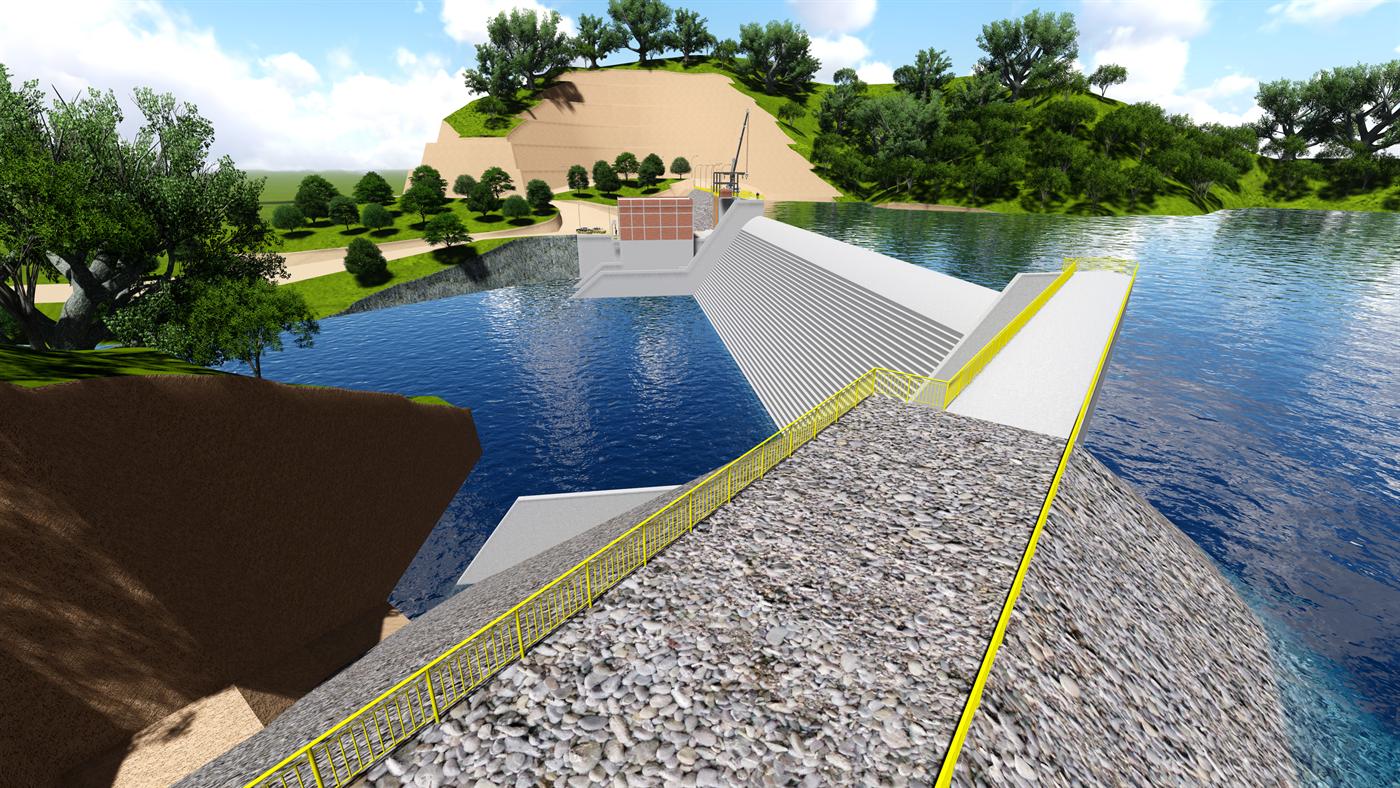

Maquete eletrônica da barragem da PCH 2B, com o reservatório e a casa de força

Como será

Maquete eletrônica da PCH Assungui 2B

Barragem, vertedouro e casa de força da usina Maria Beatriz, desenhados a partir do projeto básico. A imagem é uma simulação; as fotos acima mostram o rio como ele é.

Empreendedor

Translead Empreendimentos e Incorporações

Empresa brasileira de capital fechado, com sede em Curitiba, titular dos cinco projetos na ANEEL.

1989Fundação, com atuação na indústria de embalagens.
1994Início das atividades no setor imobiliário.
2004Entrada no setor de energia, com projetos de usinas termelétricas.
2008Primeiros estudos de aproveitamentos hidrelétricos.
HojeDedicada ao desenvolvimento do Complexo Assungui.

Contato

Canal aberto de comunicação

Para informações, dúvidas, sugestões ou reclamações sobre o Complexo Assungui, escreva para a Translead:

diego@translead.com.br
